Gate GEMM 中的L2复用优化和小batch矩阵transpose优化

Gate GEMM L2 复用优化

场景：FFN 将 gate/up 合并为 X[M,K]×W[K,N]，再融合 SwiGLU。取 M=16384、K=4096、N=24576；这里 N 是激活前宽度。以下假设 FP16/BF16，每元素2字节。

X 共128 MiB，W 共192 MiB。tile=(128,192,64)，输出网格为128×128，每个 CTA 沿 K 迭代64轮。

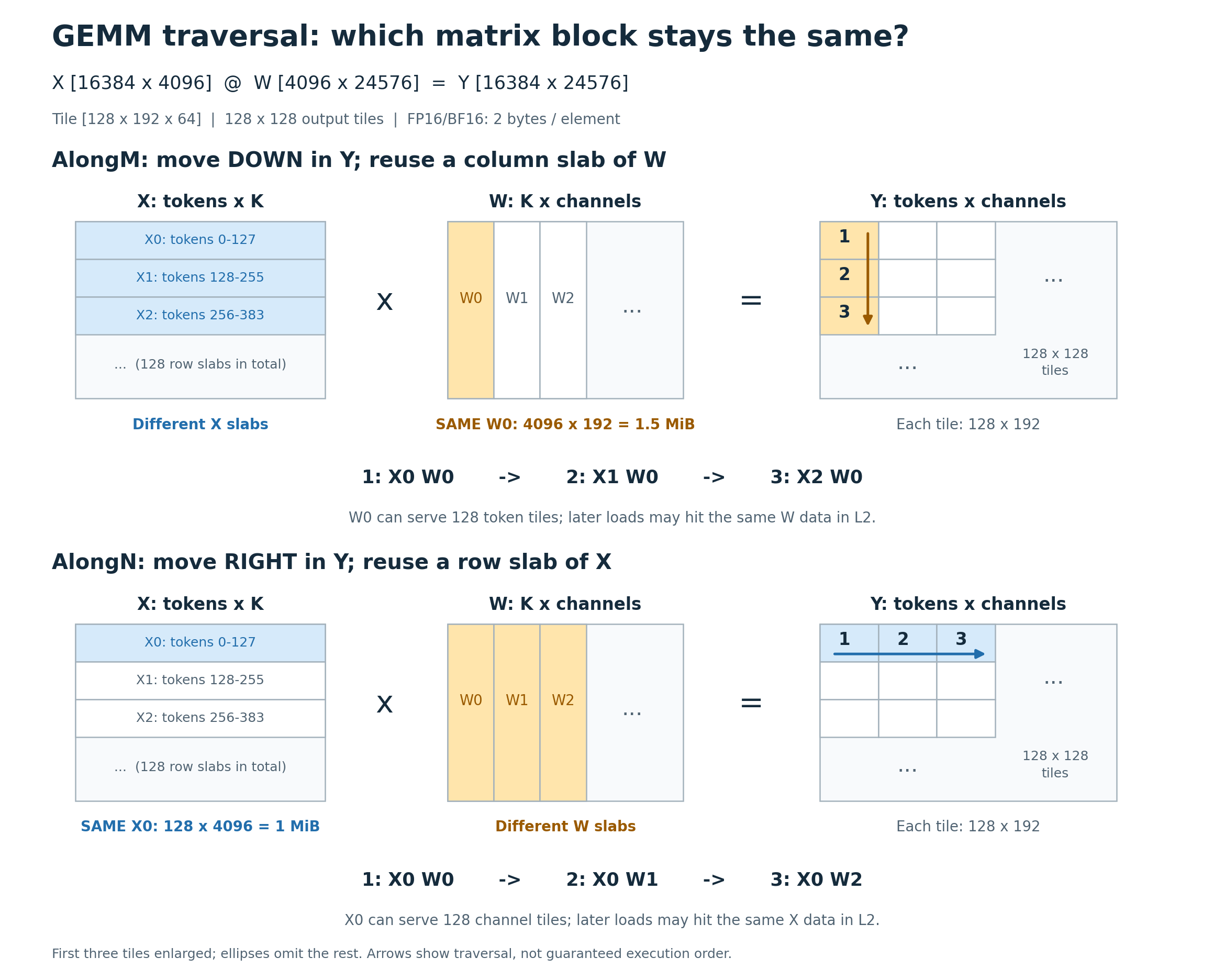

改变哪一维，就复用另一侧的数据

沿 token/M 遍历（AlongM）：换 X，复用 W。沿输出通道/N 遍历（AlongN）：换 W，复用 X。不要把“沿 X 方向切”和“复用 X”混为一谈。

这些节省量以“每个 CTA 都从 HBM 重读”为基线，假设被优先复用的一侧全部命中 L2。它们是累计流量，不是所需缓存容量；完整 K 的块也不必同时驻留 L2。

真实维度下的复用量

总读取量如何变化？

完全没有跨 CTA 复用时，X 读16 GiB，W 读24 GiB。若仅让优先复用的一侧完美命中：

这个模型下，AlongM 少读7.9375 GiB。两侧复用次数相同，W 块大50%，所以复用 W 的理想节省量也大50%。实际两侧都可能部分命中，不能据此直接推断加速比。

N=192 又贡献什么？

tile N 从128增至192，N方向的 tile 数从192降为128；全 GEMM 的 X 加载需求从24降至16 GiB，尚未计缓存复用。更宽 tile 在 CTA 内多用输入，AlongM 在 CTA 间多用权重。最终仍需结合 L2 命中率、HBM 流量及耗时验证。

在 LLM decode 中，每个请求每轮只处理一个 token，因此小 batch 的矩阵乘法容易出现计算资源浪费。

以 B=1 的 FFN down 投影为例：

$Y=XW^\mathsf{T},\quad X:[1,12288],\ W:[4096,12288],\ Y:[1,4096]$

它把一个 token 的 12288 维特征映射成 4096 维。这里的“输出通道”就是输出特征维度：4096 个通道，对应输出向量中的 4096 个数。

假设原实现每个 CTA 使用 128 token × 128 输出通道 的 tile。实际只有一个 token，因此 tile 中只有一行有效。即使越界结果不写回，固定形状的矩阵指令仍会覆盖大量无效位置。

为什么不能直接把 tile 改成 1 × 128？因为硬件不支持任意计算形状。支持形状如下：

输入类型	M	N 的可选值	K
FP16 / BF16	64	8～256，步长 8	16
TF32	64	8～256，步长 8	8
FP8（E4M3 / E5M2）	64	8～256，步长 8	32
INT8 / UINT8	64	8、16、24，以及 32～256、步长 16	32
单比特 b1	64	同 INT8	256

于是，可以利用：

$Y^\mathsf{T}=WX^\mathsf{T}$

把输出通道放到 M 方向，把 token 放到可以缩窄的 N 方向，并选择 128 输出通道 × 8 token 的 tile减少浪费。

收益来自交换方向后能选用更小的 tile。如果只是把同一个矩形转过来，计算量不会减少。

这种改写也不必额外搬运或变换整个矩阵：在布局支持的实现中，可以通过操作数解释、shape/stride 和输出索引完成，无需单独的转置 kernel。

不过，权重仍需读取，整体加速还受访存、归约等开销影响。减少16倍计算位置，不等于运行速度提升16倍。这个优化的核心，是让小 batch 更好地适配硬件允许的计算形状。
