circuit Simplification

在数字逻辑设计中，对布尔函数进行最小化是优化电路、降低成本和提高速度的重要步骤。本文将从理论和实践两方面详细阐述如何利用 Karnaugh 图（K-Map）和 Quine–McCluskey 算法对 SoP（Sum of Products）表达式进行最简化处理。通过阅读本文，你将深入理解两种方法的基本原理、具体步骤以及各自的优缺点。

引言

在实际的数字电路设计中，设计者往往面对复杂的布尔表达式。如果不进行合理的化简，所得到的电路可能会冗余且效率低下。Karnaugh 图和 Quine–McCluskey 算法分别提供了直观和系统化的解决方案。前者利用图形化的方法帮助工程师快速找到可合并的项；后者则是通过一系列的计算步骤，确保在变量较多时也能找到全局最优的最简表达式。

数字逻辑与 SoP 表达式

SoP 表达式（Sum of Products）是布尔函数的一种标准形式，它将函数表示为多个乘积项（AND 项）的和（OR）。例如，对于两个变量的函数，可以写成：

F = A \cdot B + A' \cdot B

这种表达方式在硬件实现时具有直观性，然而直接使用时可能存在冗余项，优化后的最简表达式则能大幅减少所需的逻辑门数。

Karnaugh 图（K-Map）详解

K-Map 的构造与基本原理

Karnaugh 图是一种二维图形工具，用来表示所有可能的 minterm（或 maxterm）。对于 n 个变量，其对应的 K-map 有 $2^n$ 个格子。每个格子对应一个 minterm，其填入 1 或 0 表示该组合下函数的输出值。

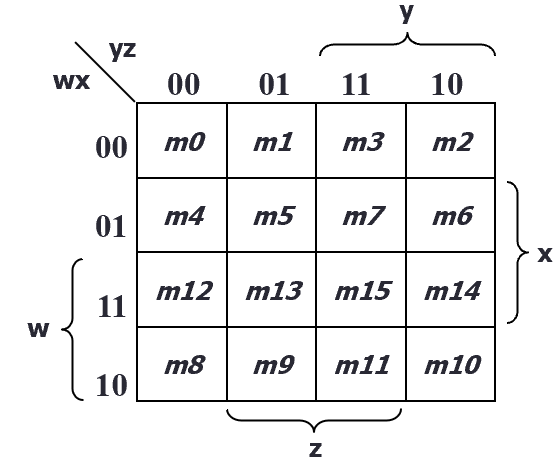

例如，4 变量 K-map 的示意图如下：

Gray Code 排列与邻接性

为了确保图中相邻的两个格子只在一个变量上不同，K-map 的行和列标签通常采用 Gray Code 排列。这种排列使得每两个相邻格子的汉明距离为 1。也就是说，当你从一个格子跳到相邻格子时，仅有一个输入变量发生了变化。

这种特性对于合并操作至关重要：

合并原则：当两个或多个 minterm 相邻且均为 1 时，可以合并这些项，消去变化的变量，从而得到更简化的表达式。

此外，K-map 的边界是“环形”的，意味着最左边和最右边的格子也被视为相邻；最上面和最下面的格子也同样相邻，这进一步增加了合并的可能性。

分组方法及示例

在 K-map 化简过程中，我们通常进行如下操作：

标记所有 1：将函数真值表中输出为 1 的 minterm 填入 K-map 相应的格子。
寻找相邻群组：查找能够合并的相邻 1 的区域。这些区域必须包含 2 的幂（如 1, 2, 4, 8…）个格子。找到所有最大可能区域（不被其他区域完全覆盖）；然后提取出所有包含exclusive格子的区域；提取出后可能存在有1格子没有覆盖到，枚举找到对应的最大格子进行覆盖。
生成合并项：对于每个群组，很容易找到对应的Product项。

例如，一个 4 变量 K-map 中，若某一组四个相邻格子的 1 可以合并为一个项，则该项中消去了其中变化的变量，只保留不变部分。

优缺点与应用场景

优点：

直观易懂，便于手工化简小规模问题。
图形化的表示方式能快速找到可合并项。
环形结构提高了合并的可能性。

缺点：

当变量较多时（超过 6 个变量），K-map 图形将变得非常复杂，难以直观操作。

应用场景：

适用于教学和初学者进行简单逻辑化简。
在小规模组合逻辑设计中，常用 K-map 作为辅助工具。

数学思想（重要！）

这里gray code的使用保证了任意一个格子四周的格子都是正好改了一个01的，同样，每一个区块旁边的一个整的区块也是正好改了一个01。这样就可以保证同一个区块内一定可以简化。
给定f(x, y, z, w)的SOP求最简SOP，本质上就是用truth table找到01完全相同的映射。在写成SOP形式后，每一种(x, y, z, w)只可能导致一个product为1，而其他都为0。因此，kmap只是将truth table进行重新排列。
如果给定f(x, y, z, w)的SOP要求最简POS，则：
$f =& \sum{m}\\ \bar f =& \sum{m_{rest}}\\ f =& \prod{M_{rest}} =& \sum{\bar m_{rest}}$
所以操作步骤就是先用kmap求出 $m_{rest}$ （不在m中的所有元素）的最简形式，然后将所有m取反就是POS形式了。
但是kmaps并不能对POS应用，所以当给了POS形式要化最简先要转化为POS形式，也就是 $\prod M = \sum \bar m$ ，或者也可以是填充所有 $m_{rest}$ ，然后进行计算。

Quine–McCluskey 算法详解

Quine–McCluskey 算法是一种基于表格的系统化方法，适用于变量较多的布尔函数最小化问题。它可以视为 K-map 化简方法的扩展，能够通过计算机程序自动化求解最简表达式。

算法基本步骤

列出所有 minterm：根据真值表，将所有输出为 1 的 minterm 列出，并根据 minterm 中 1 的个数分组。
初步合并：对相邻组（相差一位）的 minterm 进行比较，合并出能消去的变量，并记录合并时消去的位置（用“–”或空白符号表示）。
迭代合并：将新合并的项再次按照同样的方法进行合并，直到无法再合并为止。最后留下的不可再合并项就是 Prime Implicants（质蕴涵项）。

Prime Implicants 与 Essential Prime Implicants

Prime Implicants（质蕴涵项）：是那些不能再进一步合并的项，它们覆盖了部分或全部原始 minterm。
Essential Prime Implicants（本质质蕴涵项）：在所有覆盖方案中，如果某个 minterm 仅被一个 Prime Implicant 覆盖，则该项必然是 Essential Prime Implicant。

覆盖表法详解

覆盖表法用于从所有 Prime Implicants 中选出最少的那一组以覆盖所有的 minterm。步骤如下：

建立覆盖表：表的行代表所有 Prime Implicants，列代表所有 minterm。
标记覆盖关系：如果某个 Prime Implicant 能覆盖某个 minterm，则在对应表格位置标记 1。
选择 Essential Prime Implicants：首先找出那些唯一覆盖某个 minterm 的项，将它们选入解集。
解决剩余 minterm：对于未覆盖的 minterm，利用贪心算法或穷举法从剩下的 Prime Implicants 中选取最少数量的项。

算法复杂度与改进

复杂度：Quine–McCluskey 算法在最坏情况下的复杂度为指数级，因此对于变量数较多的函数（超过 6 个变量）会变得计算量巨大。
改进方法：在实际应用中，通常结合启发式算法（如 Petrick's Method）或借助现代计算机辅助设计工具来处理大规模问题。

案例分析：实际布尔函数的最小化过程

以下是一个具体的例子，展示如何利用 K-map 与 Quine–McCluskey 算法对同一个布尔函数进行最小化。

例子

假设有布尔函数 $F(A,B,C,D)$ ，其真值表中输出为 1 的 minterm 为： $m(1,3,7,11,15)$ 。

使用 Karnaugh 图

绘制 K-map：按照 4 变量 K-map 格式，将所有 16 个格子按 Gray Code 排列。
填入 1：在对应的 m(1,3,7,11,15) 位置填入 1。
查找邻近项：观察 K-map，找到相邻且均为 1 的格子组合（考虑边界的环形连接）。
合并生成表达式：例如，可能合并为若干个群组，最终得到表达式 $F = B \cdot D' + A' \cdot C$ （仅为示例，实际表达式视具体合并结果而定）。

使用 Quine–McCluskey 算法

分组

：将 m(1,3,7,11,15) 按照 1 的个数分组：
- 1 个 1：m(1)
- 2 个 1：m(3)
- 3 个 1：m(7,11)
- 4 个 1：m(15)
初步合并：比较相邻组 minterm，合并得到中间项。
迭代合并：不断合并直到获得 Prime Implicants。
覆盖表法：构造覆盖表，选择 Essential Prime Implicants，最终得到最简 SoP 表达式。

通过这两种方法，你可以验证最终得到的表达式是否一致，并比较它们在实际问题中各自的优劣。

编程实现与工具推荐

对于实际工程应用，手工化简仅适用于变量较少的情况。对于复杂的布尔函数，推荐使用以下工具：

Espresso：经典的逻辑最简化工具，基于启发式算法。
Logic Friday：图形化的逻辑最简化软件，支持 K-map 与 Quine–McCluskey 算法。
MATLAB 或 Python 脚本：许多开源代码库（如 pyeda）中实现了 Quine–McCluskey 算法，可以方便地进行自动化求解。

例如，在 Python 中，你可以利用 pyeda 库来自动最简化布尔表达式，并生成相应的 K-map 与覆盖表。

(本文大多为AI生成，经由我修改和验证正确性)
