MIPS pipelining

什么是pipelining

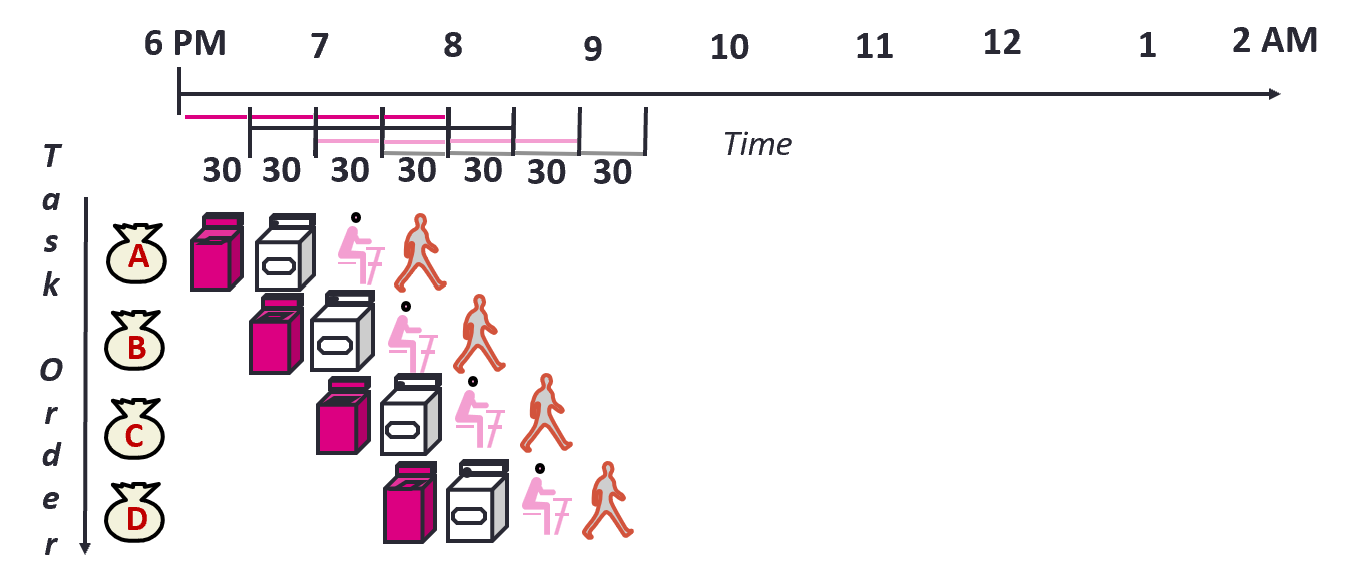

pipelining的概念很像统筹规划，例如一个零件有需要五个机器依次工作。我们并不需要等一个零件完全做完后再开始下一个零件加工，而是可以第一个零件进入第二步时第二个零件就开始加工，这样可以节省很多时间。

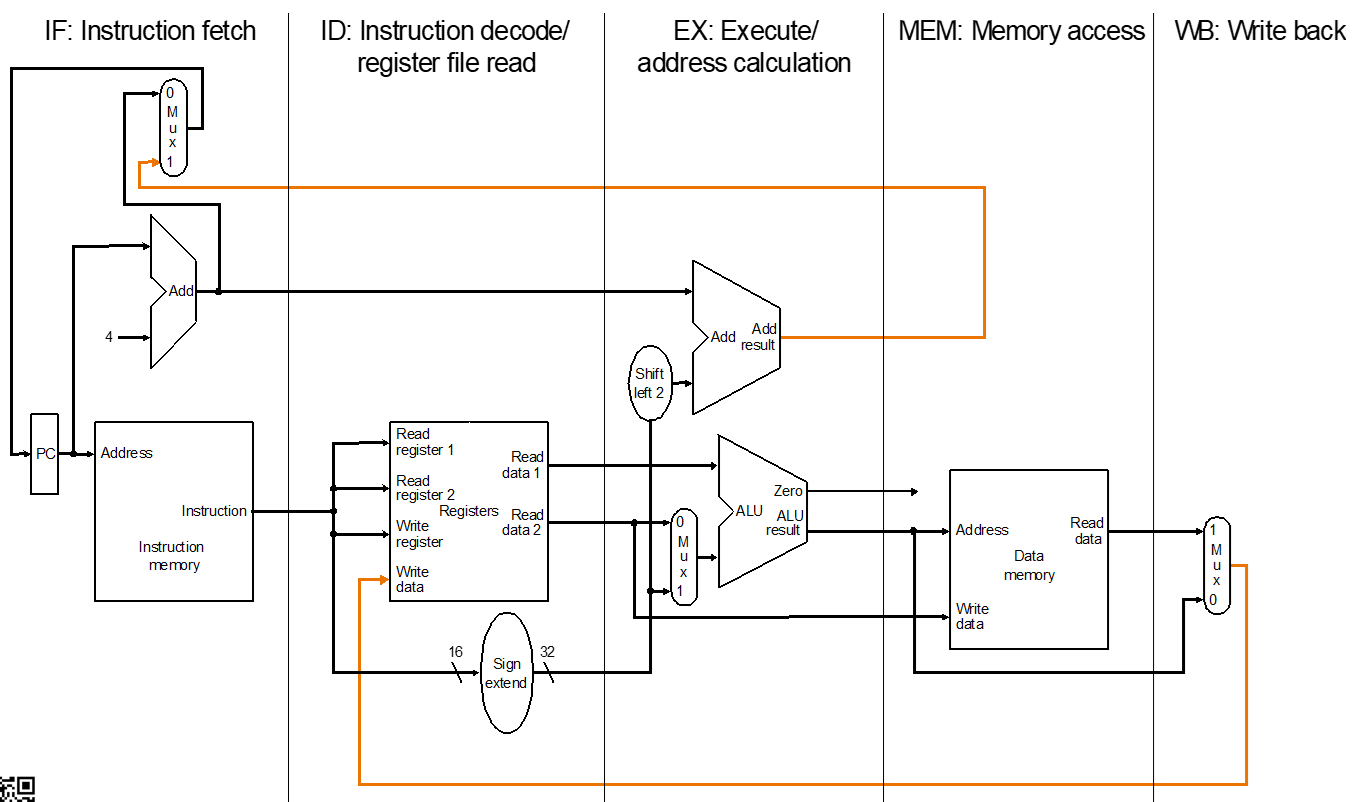

mips将一个instruction的运行拆分成了五个步骤：

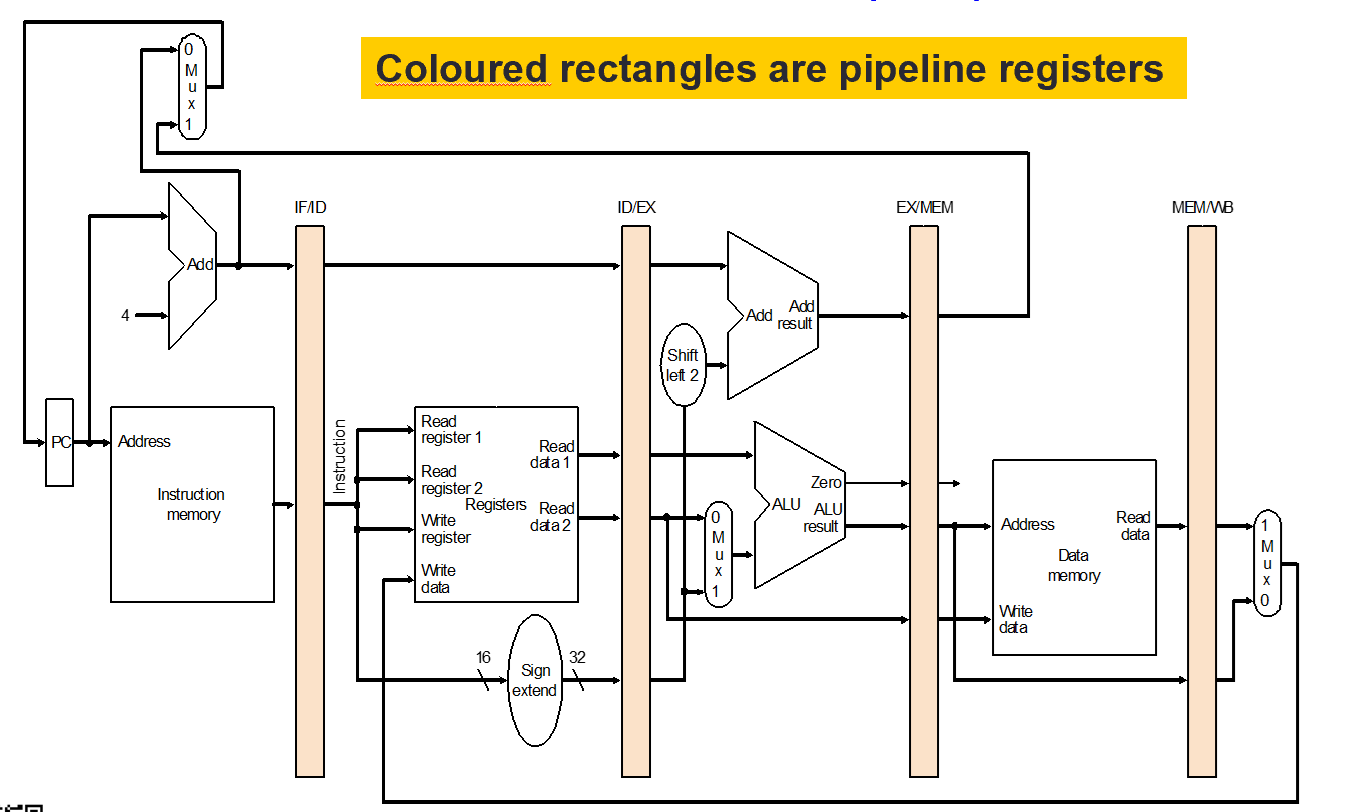

每两个步骤中间我们会加入一个pipeline registers（多个register的集合，包含data和control signals）

其作用是：

阶段隔离与时序稳定

流水线寄存器隔离了各个流水线阶段，使得每个阶段的数据和控制信号在时钟边沿被“锁定”，从而在整个时钟周期内保持稳定。这种稳定性确保了数据不会因信号传递延时或噪声而受到干扰。

辅助冒险检测和解决

通过将数据和控制信息保存到各个阶段的流水线寄存器中，冒险检测逻辑可以准确地分析和比较相邻阶段之间的信号，从而识别数据冒险、结构冒险或控制冒险。没有这些隔离寄存器，相关信号可能混合或不稳定，使得冒险检测变得更加复杂或不准确。

降低设计复杂性

使用流水线寄存器将每个阶段的操作独立开来，可以简化时序分析和设计验证工作，同时为系统提供更强的抗干扰能力和鲁棒性。

这样设计后，每一个步骤只需要读取前一个pipeline registers的数值，然后在处理后传给后一个pipeline registers。

有些信息如write register会在前面被覆盖掉，所以这个需要一同传给MEM/WB pipeline registers。

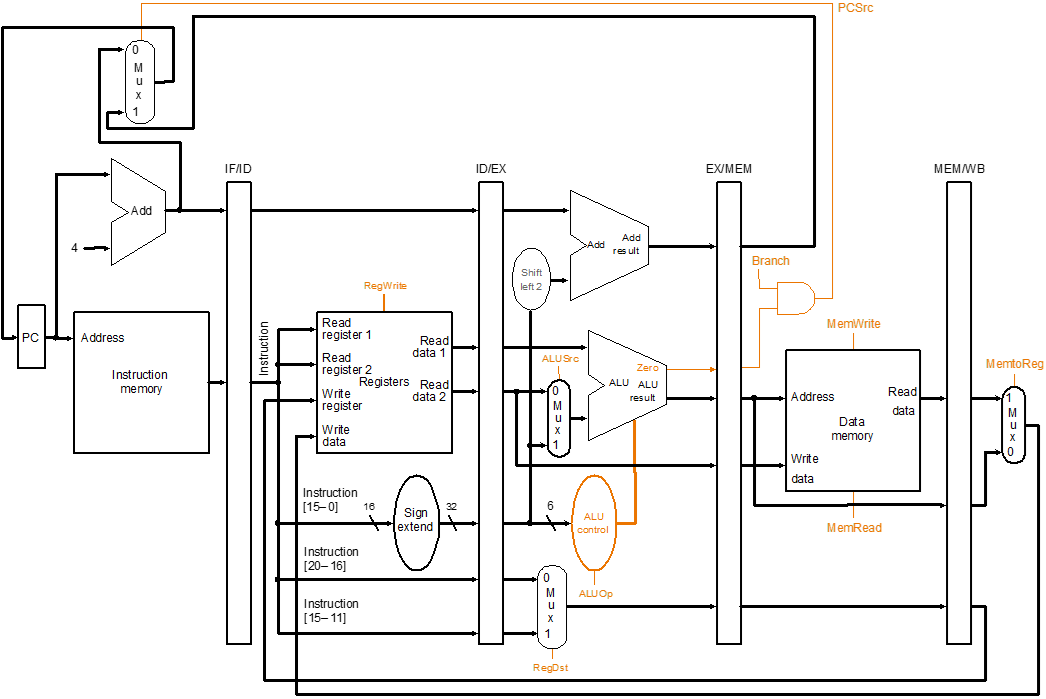

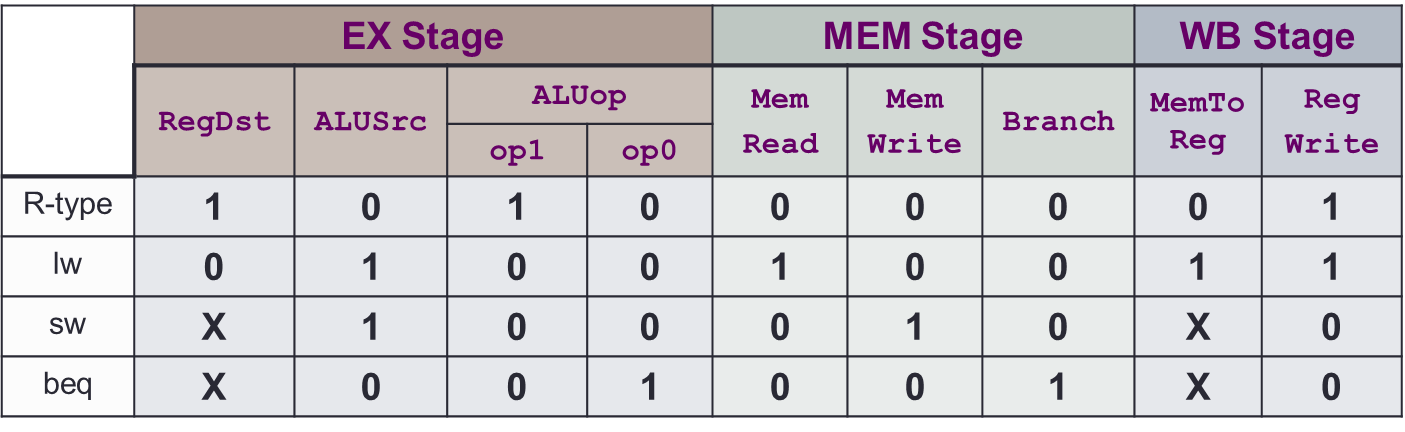

对于control signal，我们可以derive以下diagram：

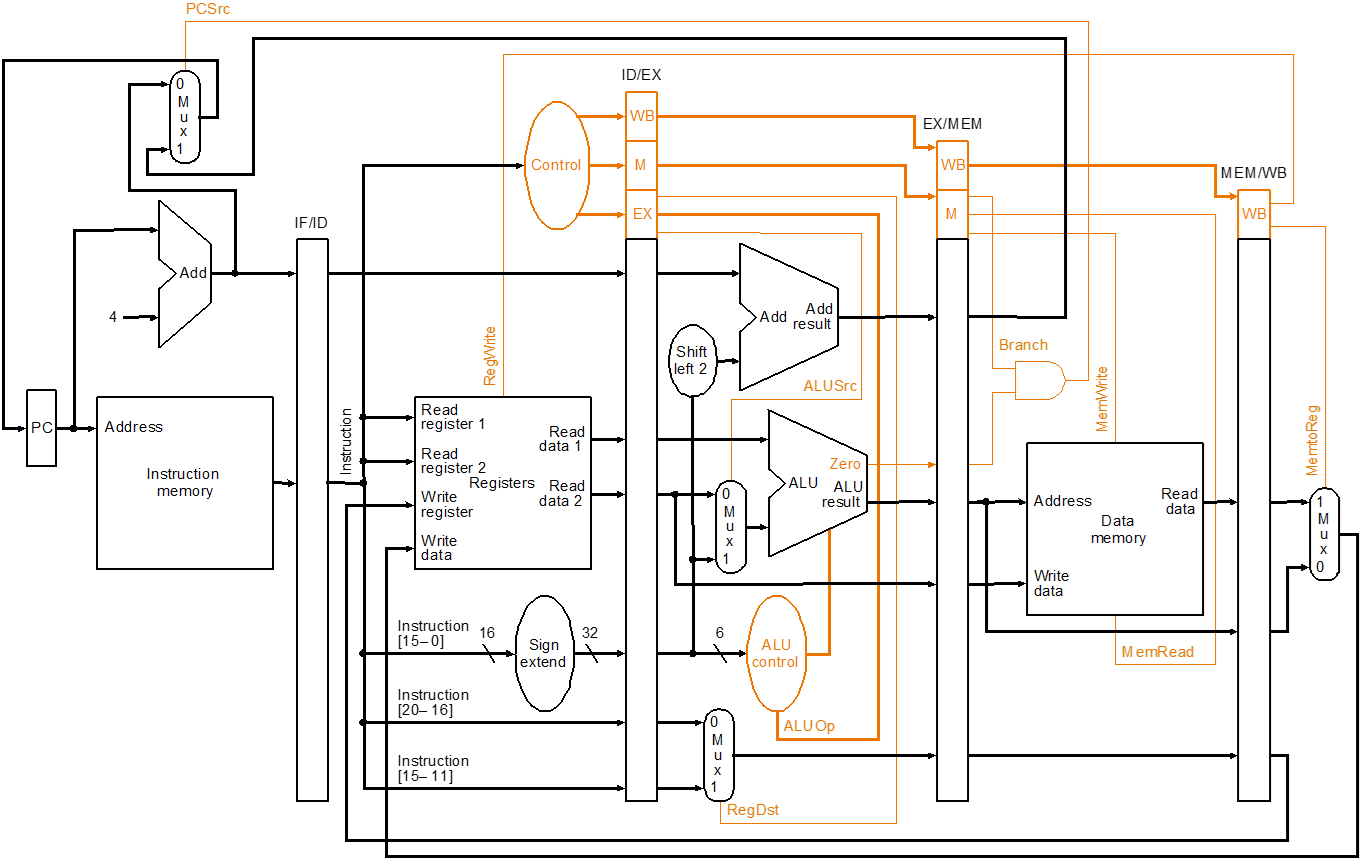

加入使用时序后，可以得出以下diagram：

pipelining的问题（Pipeline hazards）

1. structural hazards

Simultaneous use of a hardware resource

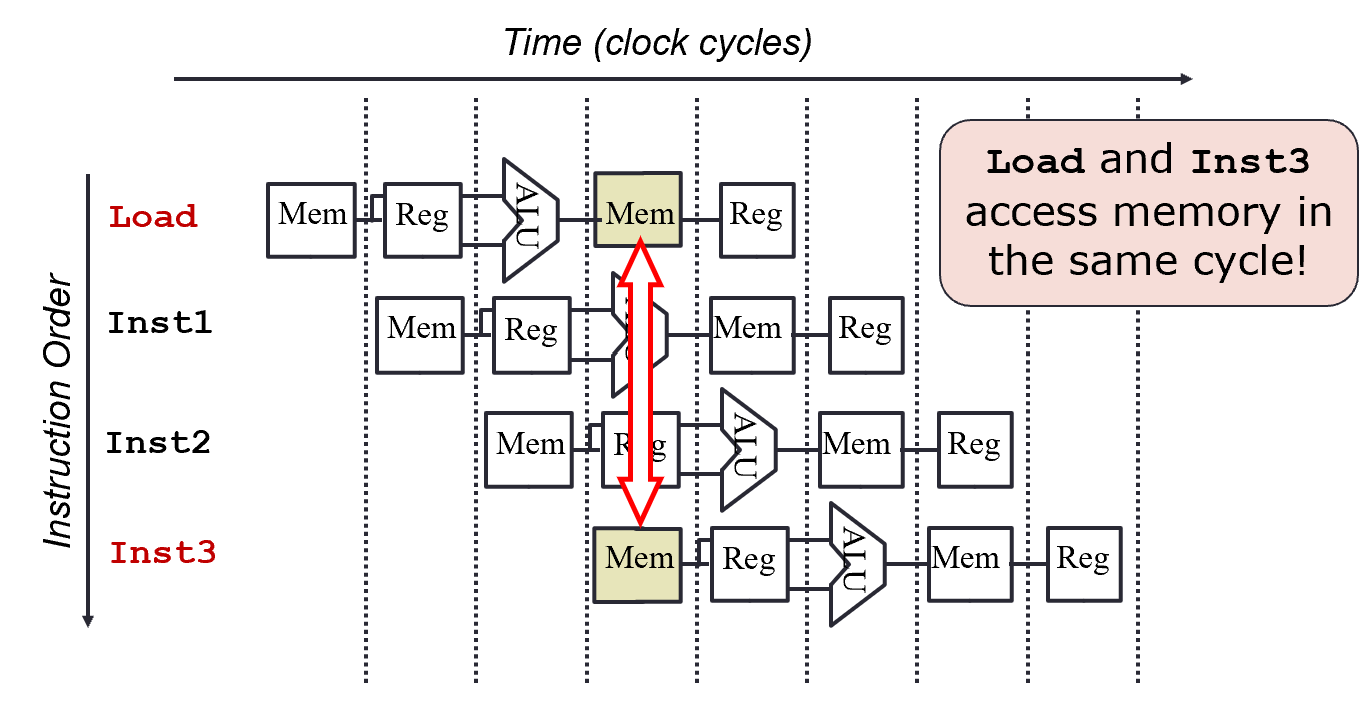

同一个时钟周期使用mem。

Solution1: Inst3 delay(stall) 3 cycles

Solution2: 我们需要将mem的访问分成两个部分：Data memory和Instruction Memory。

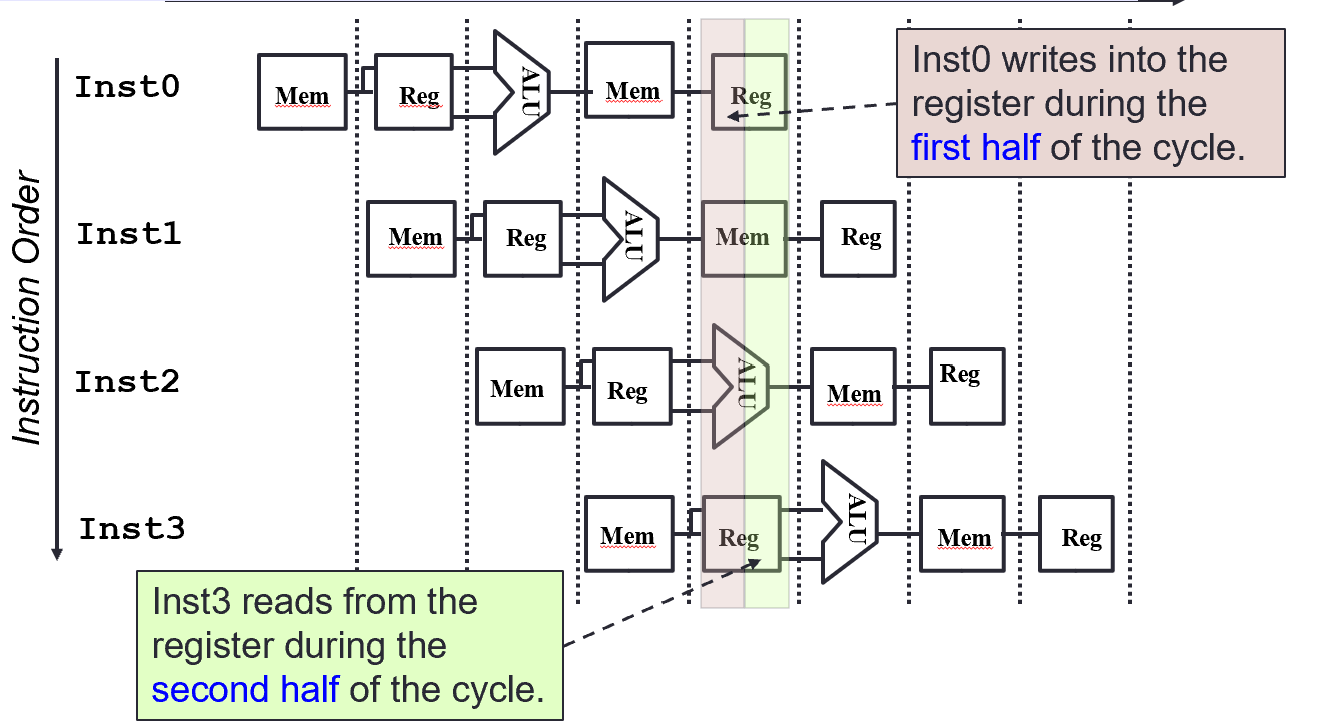

同样地，我们可以将reg的重叠分成半个clock cycle的write和read：

2. Data Hazards

这个和下一个control hazards本质上都是data dependency的问题，如果RAW (Read After Write)访问同一个register，则会出现data hazards，如果一个指令 depends on 另一个指令，则会出现Control hazards (beq, bne) 。

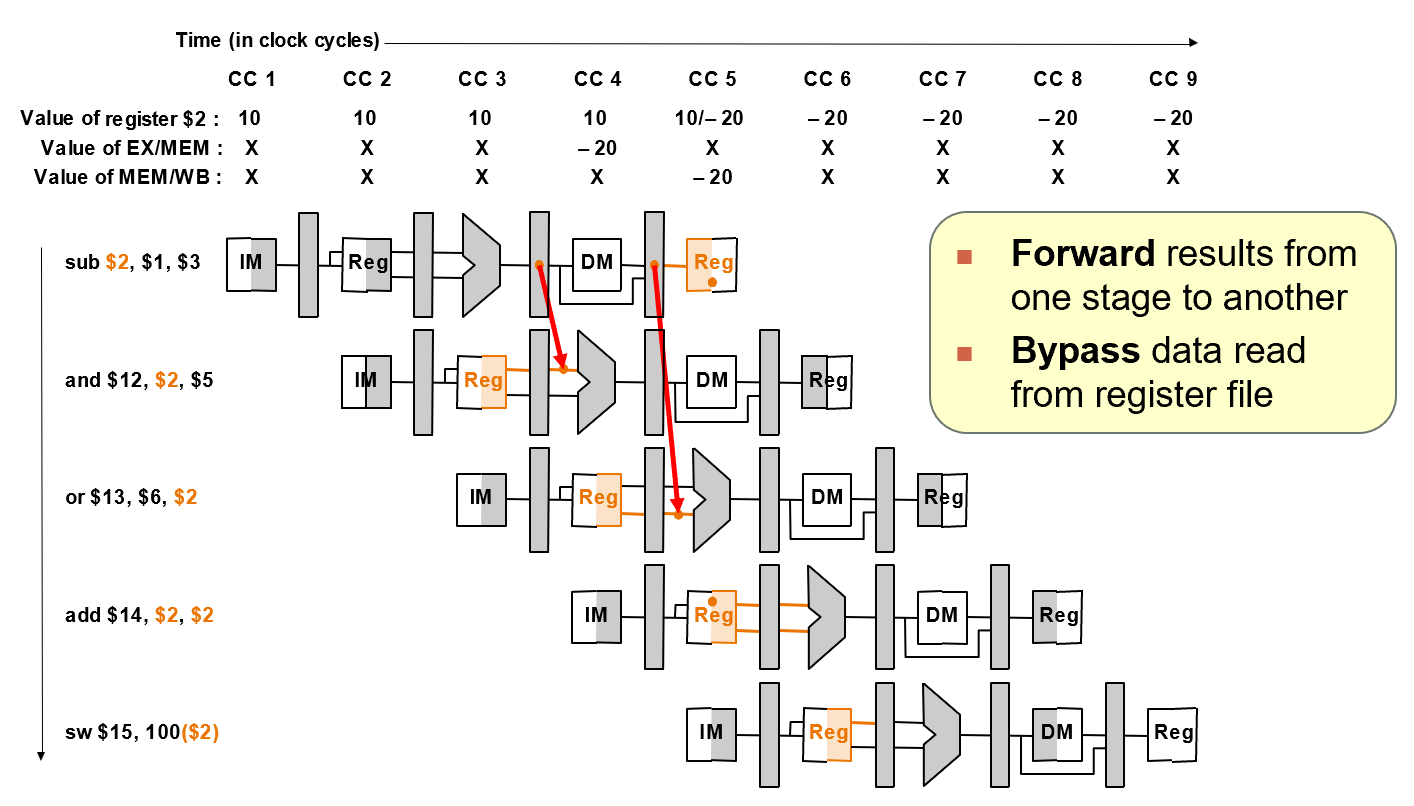

如果第二个Instruction需要立刻使用上一个instruction的结果，我们就需要将上一个的execution(ALU) result 传递给下一个instruction的ALU，并覆盖(by pass)掉从reg读取的data。这个过程称为forwarding。

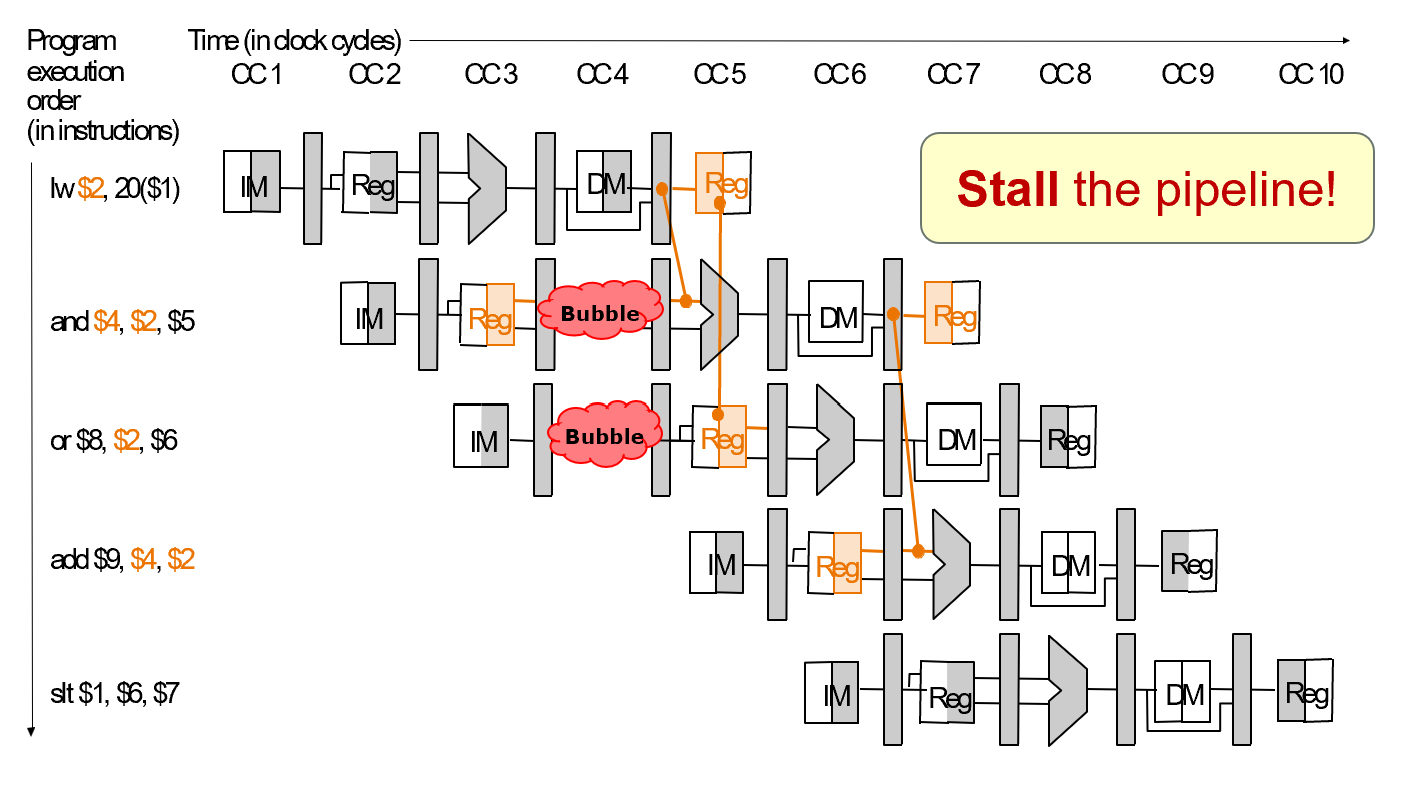

但是load instruction是必须结束DM才能够得到register的数值，这种情况下我们就需要stall。

对于同一个register，WB和ID可以同时进行，lw的情况下，下一个instruction的EX会获取MEM的结果（不需要等WB），并覆盖ID的register value。

3. Control Hazards

beq和bne语句需要跳转，但是如果我们继续使用pipelining可能会execute顺序错误。这时我们用三个方法保证pipelining的正确性：

Early Branch Resolution：

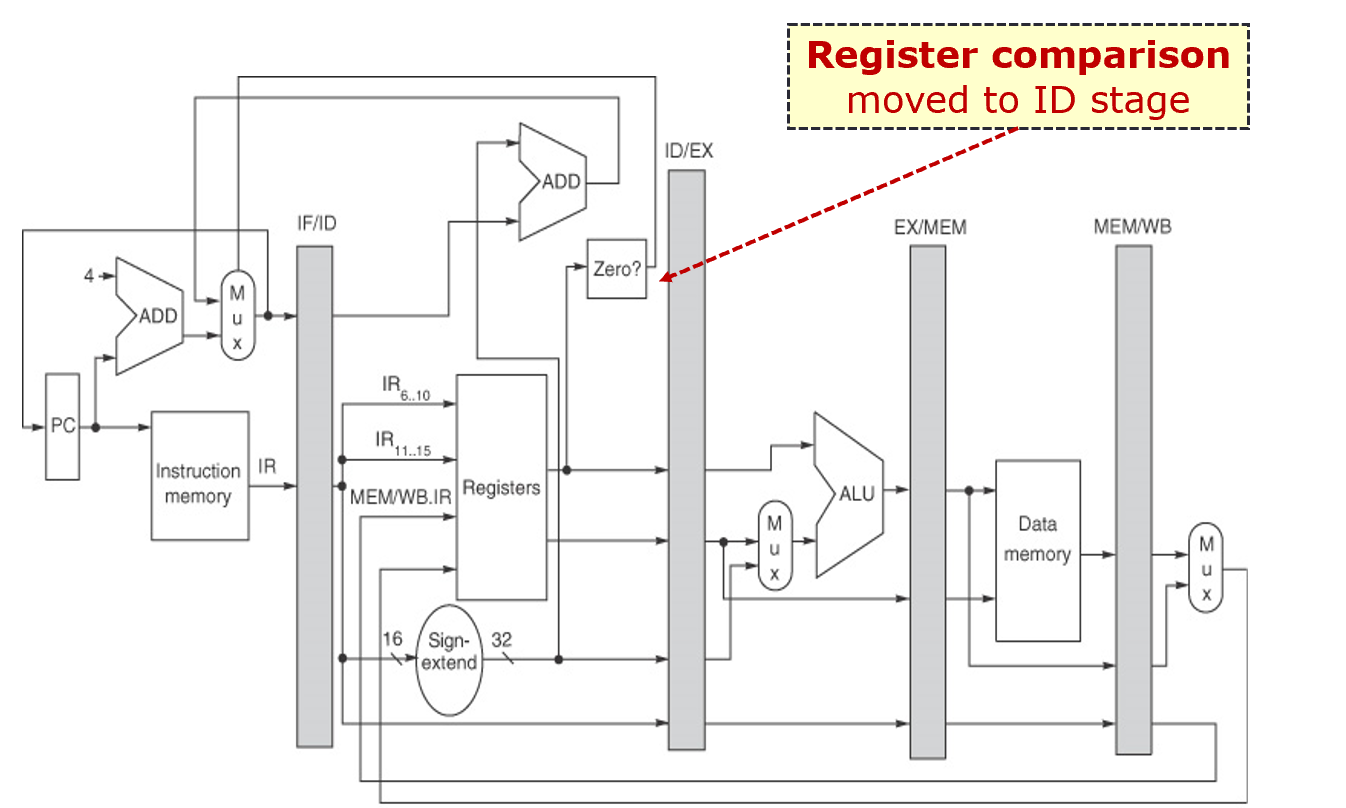

我们为beq和bne语句特殊快速处理。这样我们可以在reg stage结束就能得到结果。

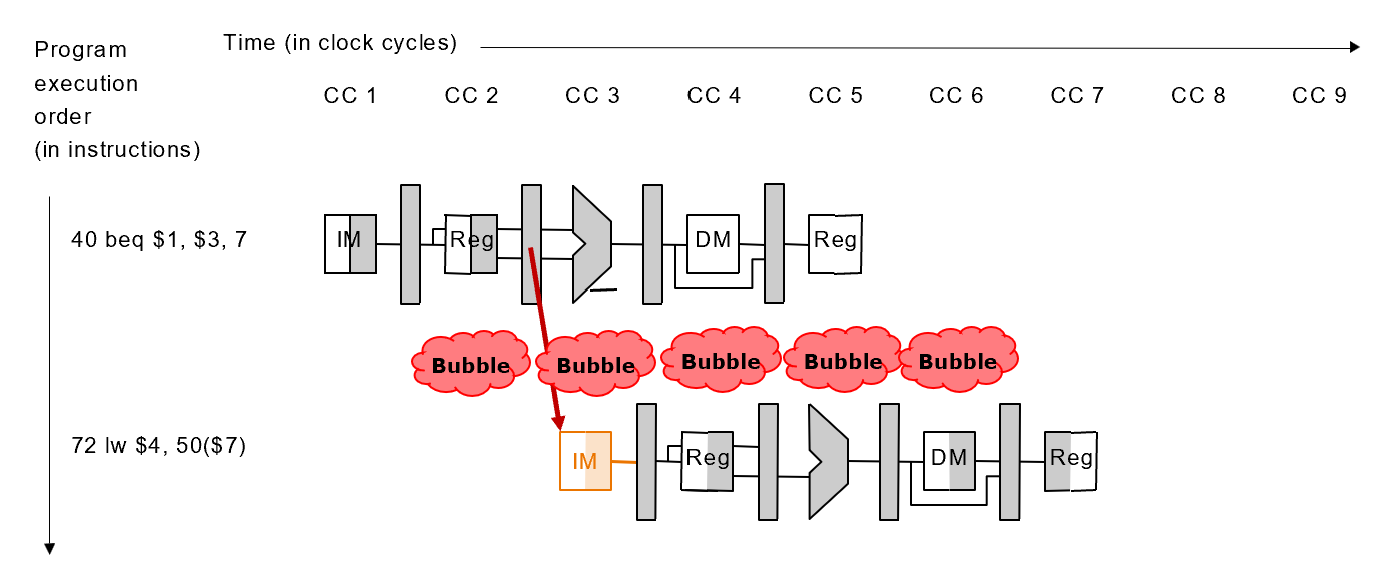

如果beq紧跟在beq所需register赋值后面，或者lw后面，需要stall更多时间。（无法继续优化）
branch prediction

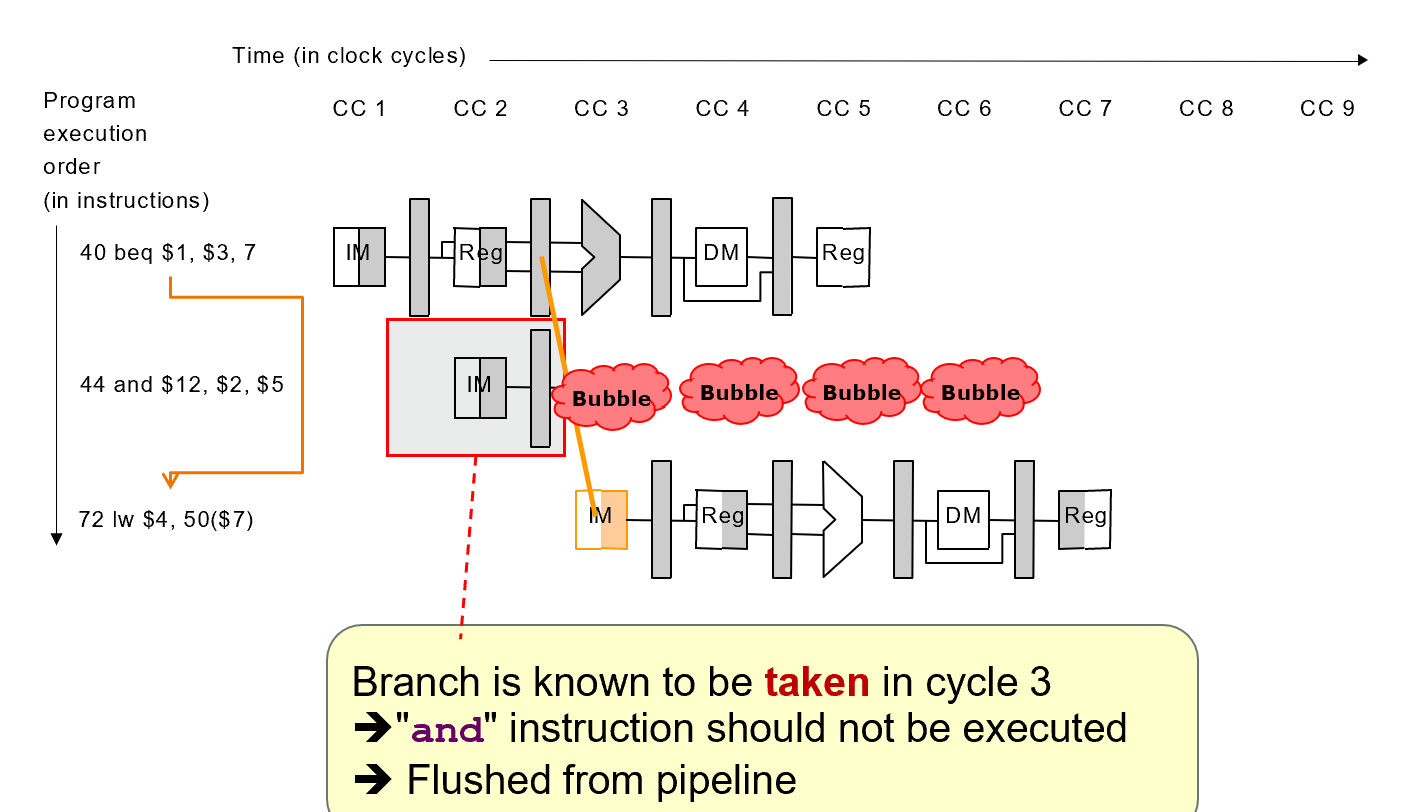

假设不会跳转，接着执行后续命令。如果猜错了，跳转了，那么将后面instruction之后的步骤全部清空不做了。

这个优化其实不多，因为在循环中，branch一般是taken的。
delayed branch

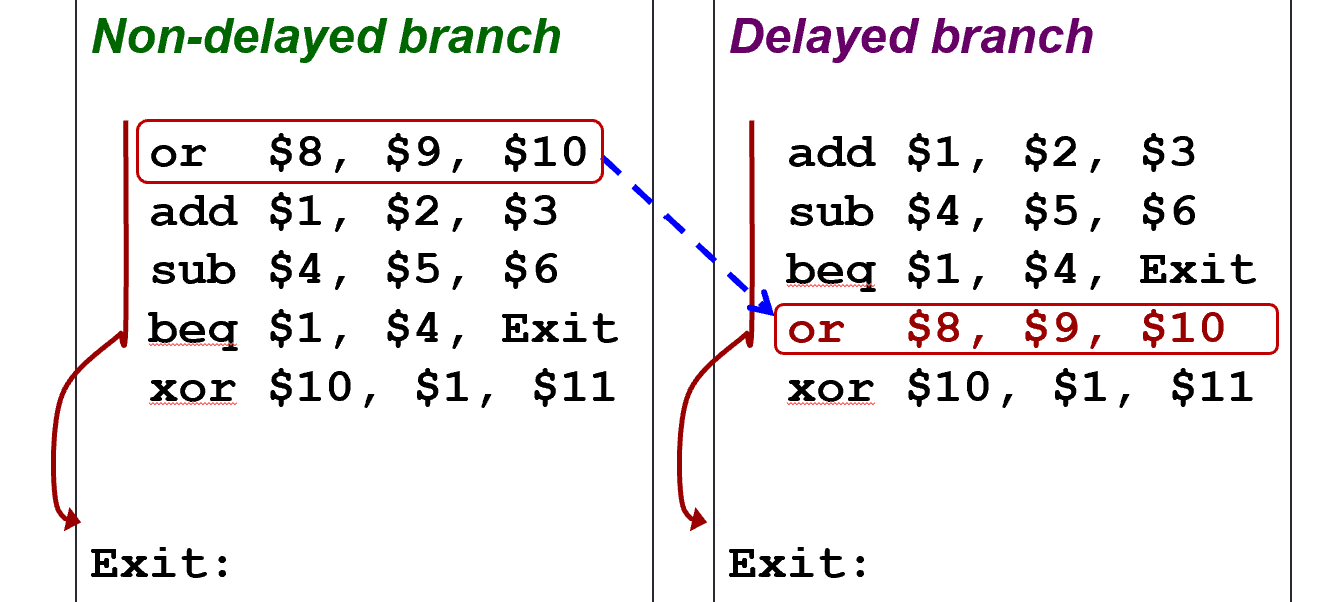

可以独立进行的在beq和bne前面的操作可以放到紧接着beq和bne做，这样无论是否take都不需要flush，通常能节省50%的时间。（compiler must be smart enough to pre-execute the ordering problem）
