sequential circuits理解

什么是sequential circuits

sequential circuits是可以进行存储的电路，其根本是latch（在pulses激活）和flip-flops（在edge激活）。整个电路会和SR更新频率对齐，这样就不会造成震荡。我们可以假设输入和电路时频对齐。

latch

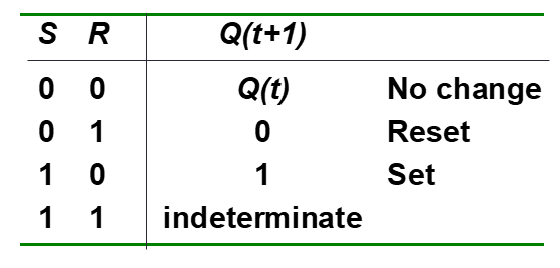

1. SR-latch

Q(t)为当前状态，Q(t+1)是下一个状态。

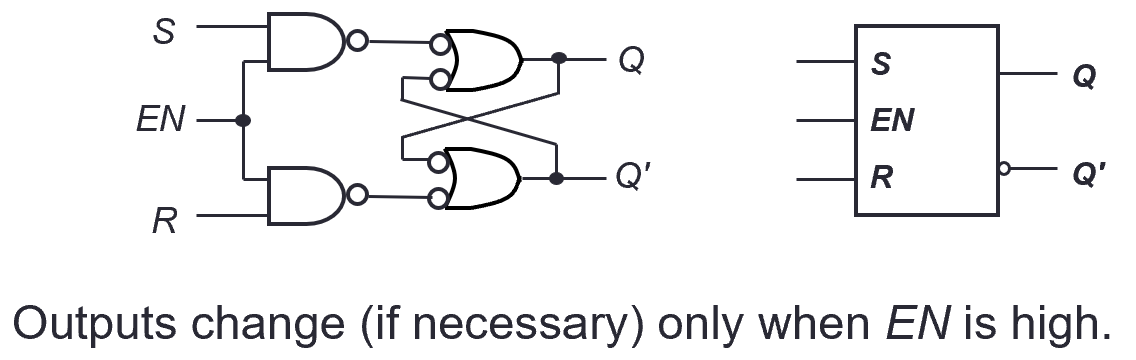

2. Gated S-R Latch

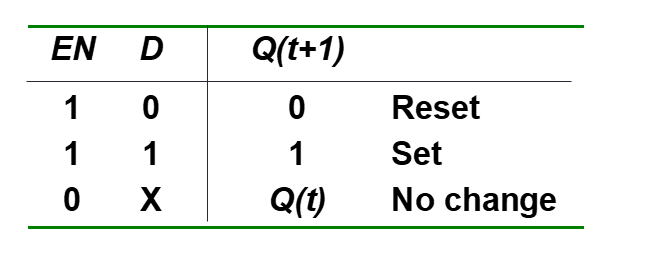

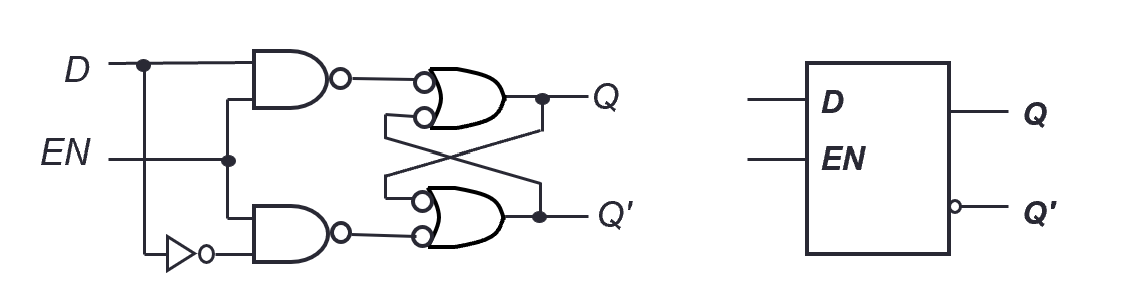

3. Gated D Latch

虽然没有用Q(t)的反馈决定Q(t+1)，但是Q会被存储下来以便后续使用。

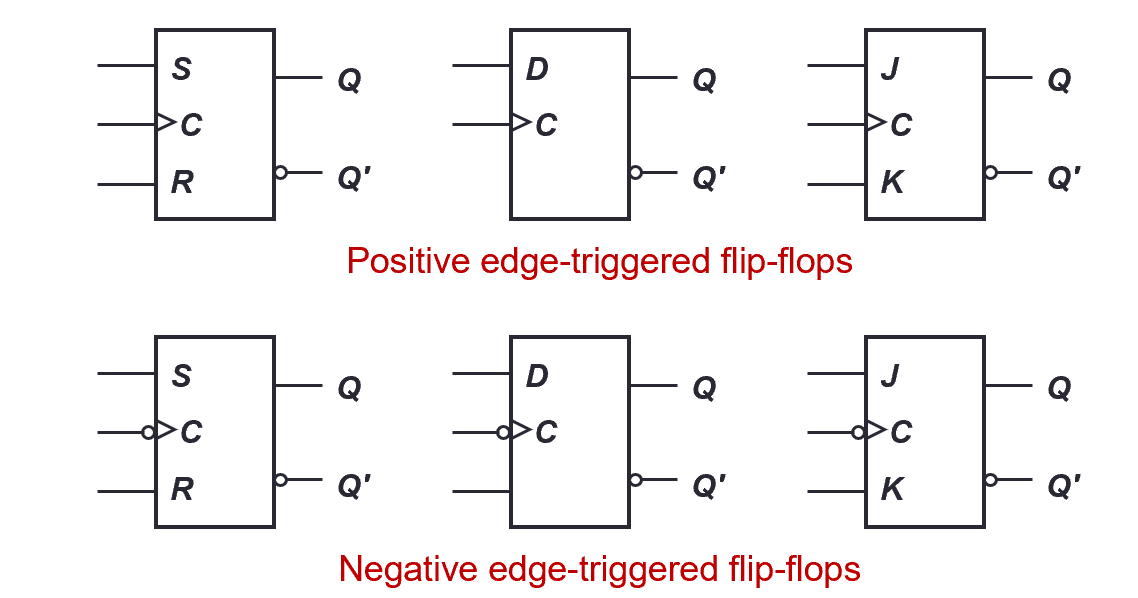

flip-flops

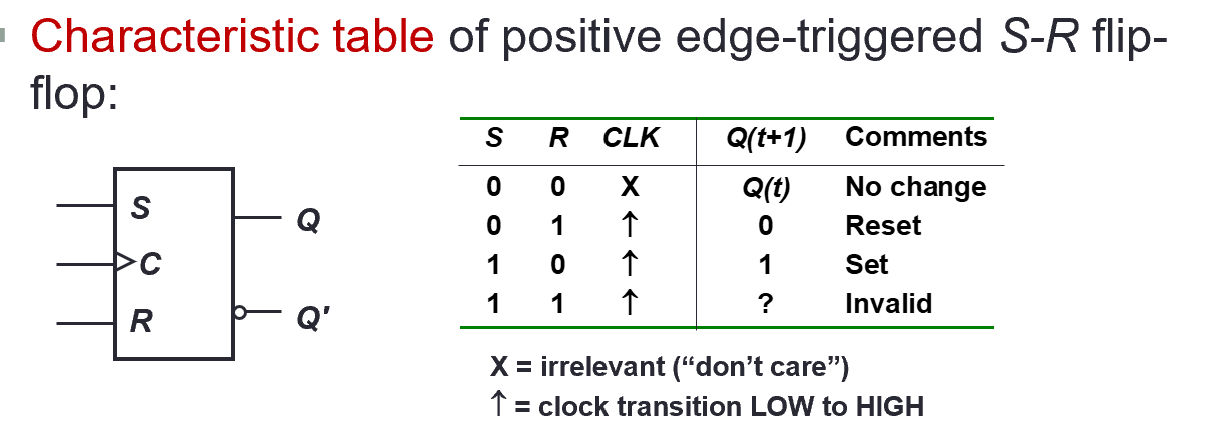

1. S-R flip-flop

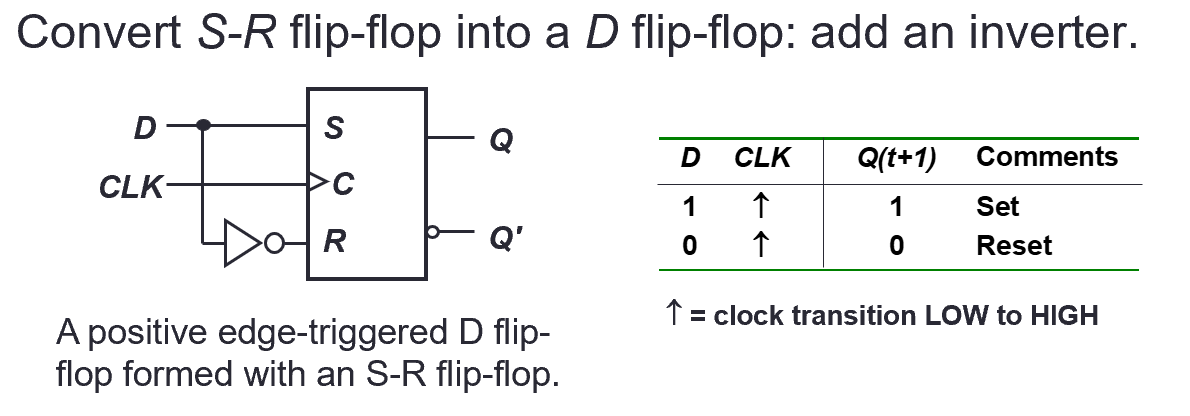

2. D flip-flop

为了保持Q不变需要在每个采样时刻都输入同样的D。虽然采样频率非常高，但是仍然能够在采样时刻之间获取Q的值。

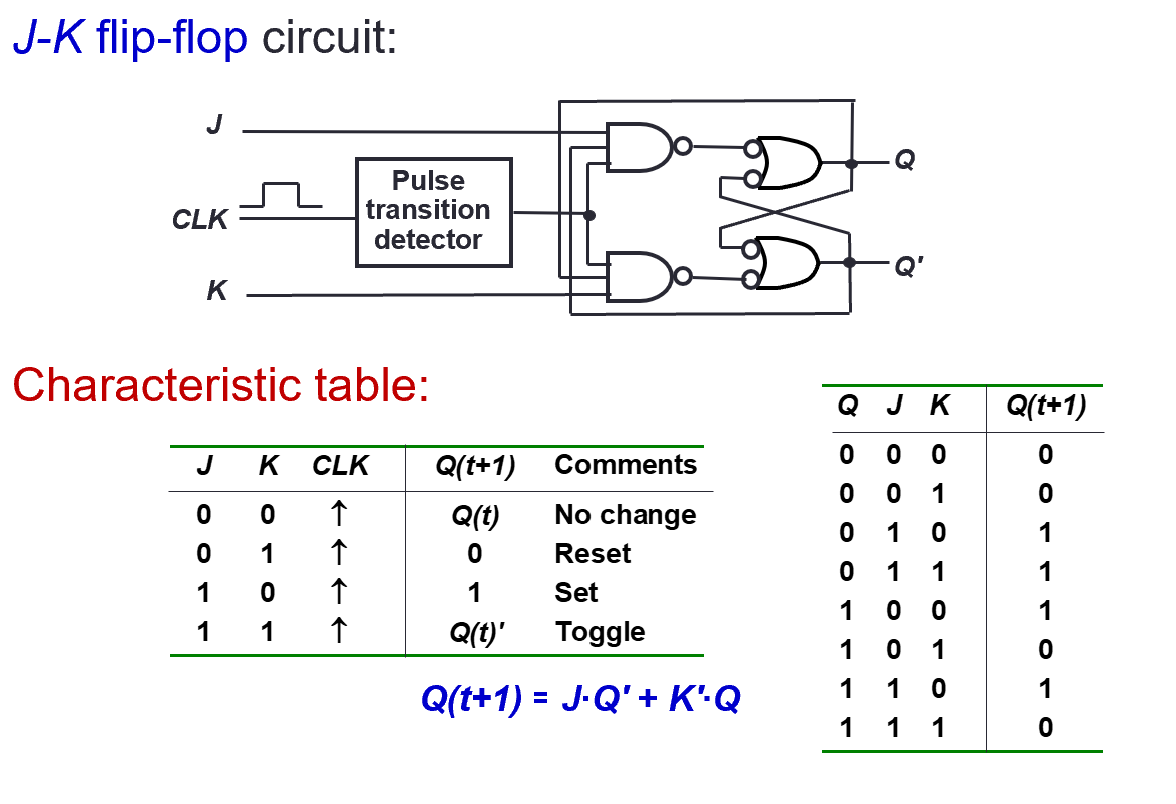

3. J-K flip-flop

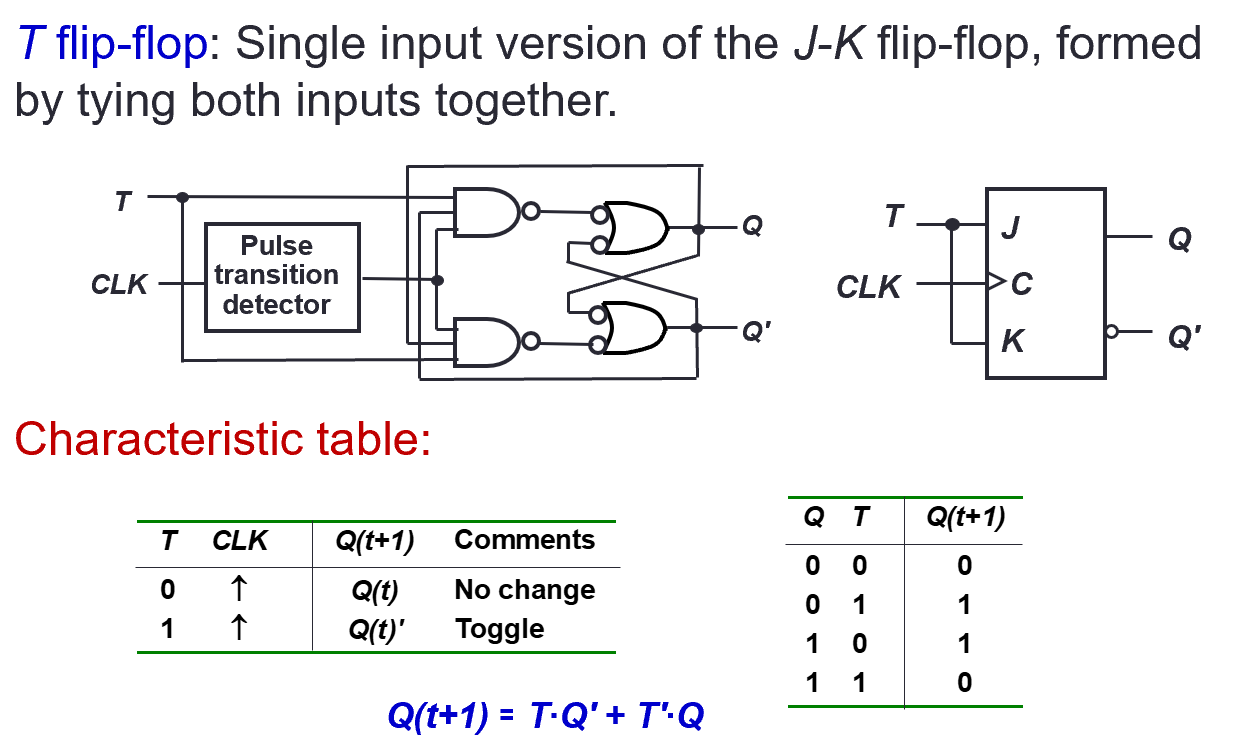

4. T flip-flop

上述所有的都是synchronized inputs，因为只有当在时钟周期的时候才会进行更新。

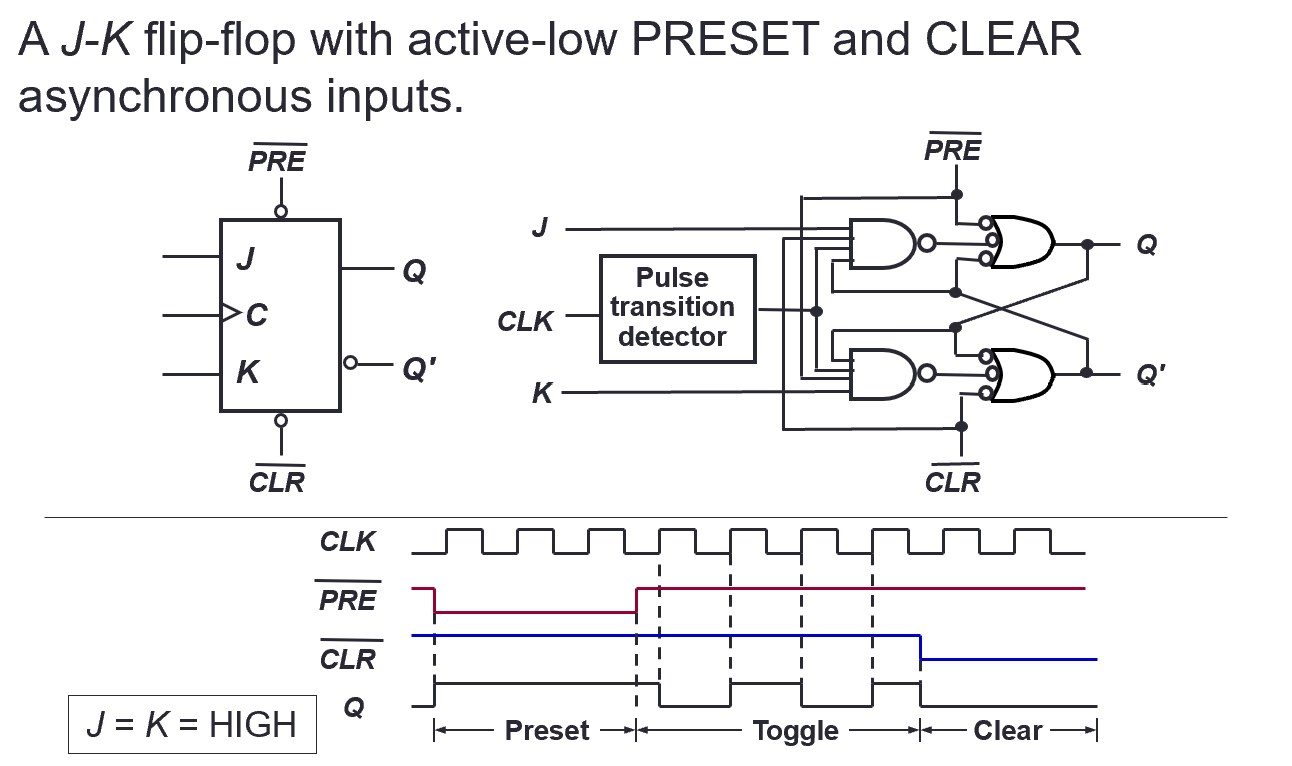

5. asynchronized inputs

asynchronized inputs可以在时钟周期之外立刻更新Q。一般用于初始化，紧急状态清除等场景。

构建sequential circuits

由于当前我们的latch和flip-flop只能实现基本的功能，如果需要更加复杂的要求需要我们自行进行design。我们也需要看懂更复杂的电路的能力

1. 理解更复杂的电路

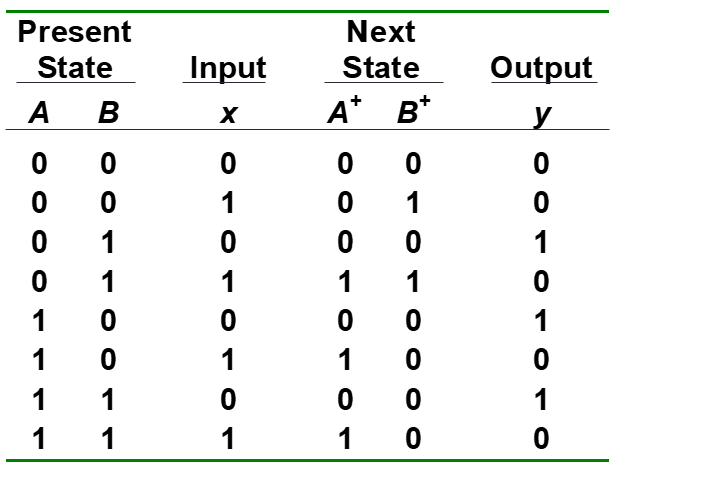

首先我们需要通过电路图列出表格，如下图：

根据这张表格我们可以得出A+，B+，y关于A，B，x的公式。用肉眼观察法或者kmaps法得出公式。

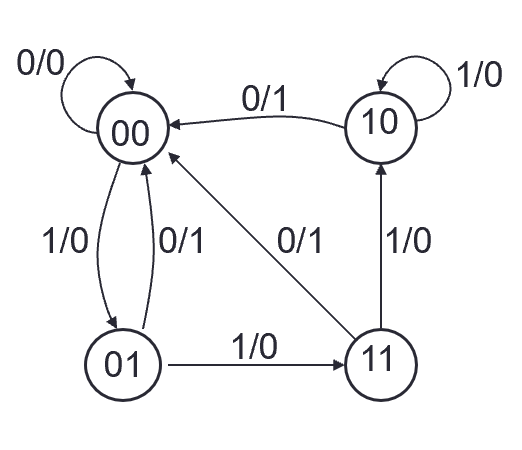

我们同样可以画出state diagram:

其中每个edge上左边是x，右边是y。这样我们就可以快速得出x一些列输入后会得到什么结果。

2. design

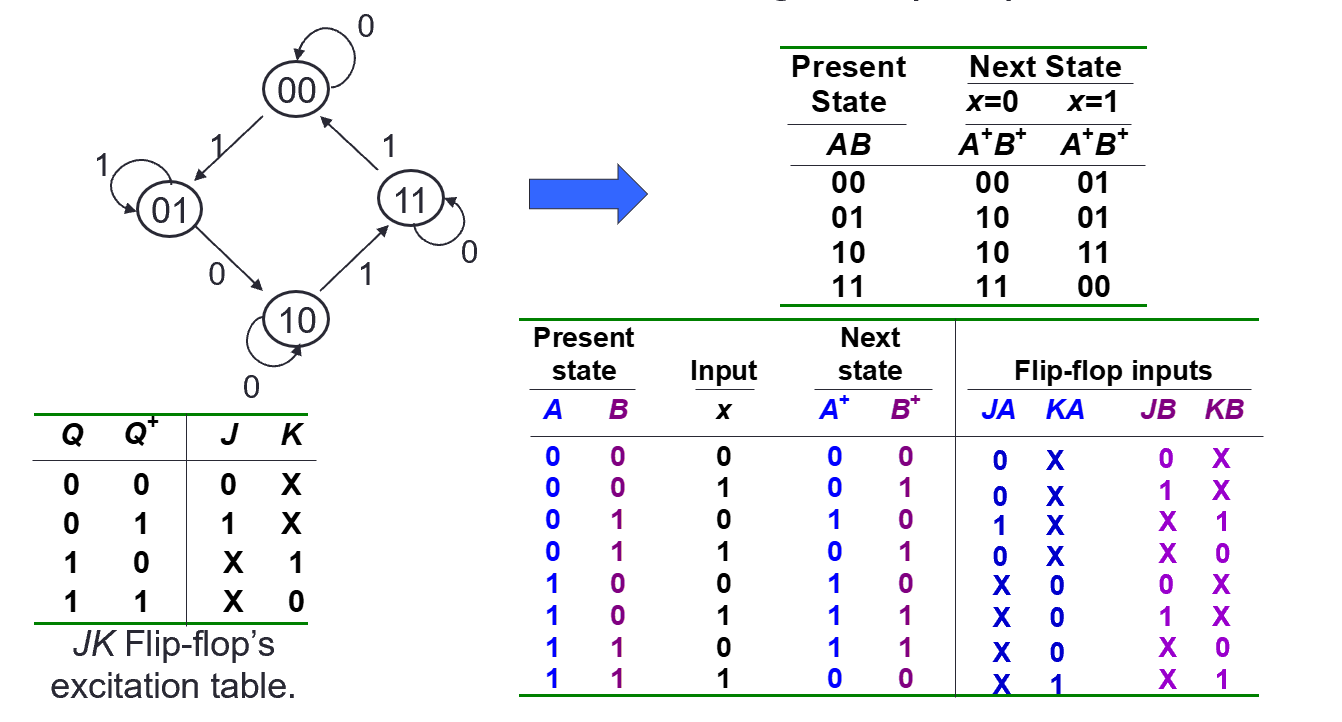

一般我们从state diagram出发，然后得出state table：

若我们需要实现上述表格，由于A和A+之间的关系较为复杂，有latch和flip-flop参与，所以我们首先推断latch和flip-flop获得的输入是什么（TA, TB或JA, KA, JB, KB等），列出表格。

通过肉眼观测法或者kmaps法得到SOP，并设计电路

memory

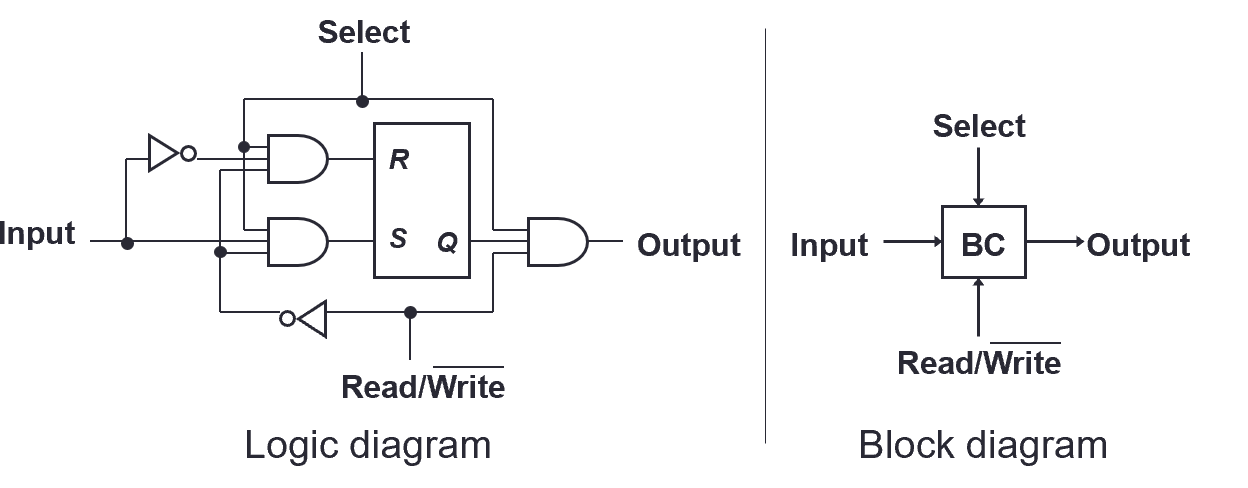

1. 单个memory cell

单个memory cell为下图模样：

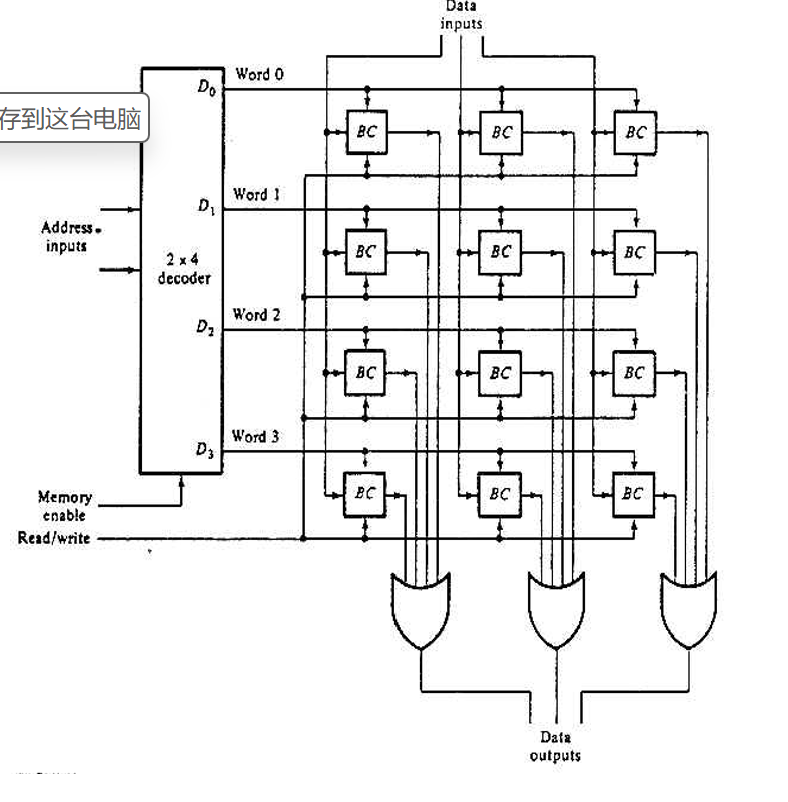

2. 4 x 3 RAM

3bit为一个word，总共四个word

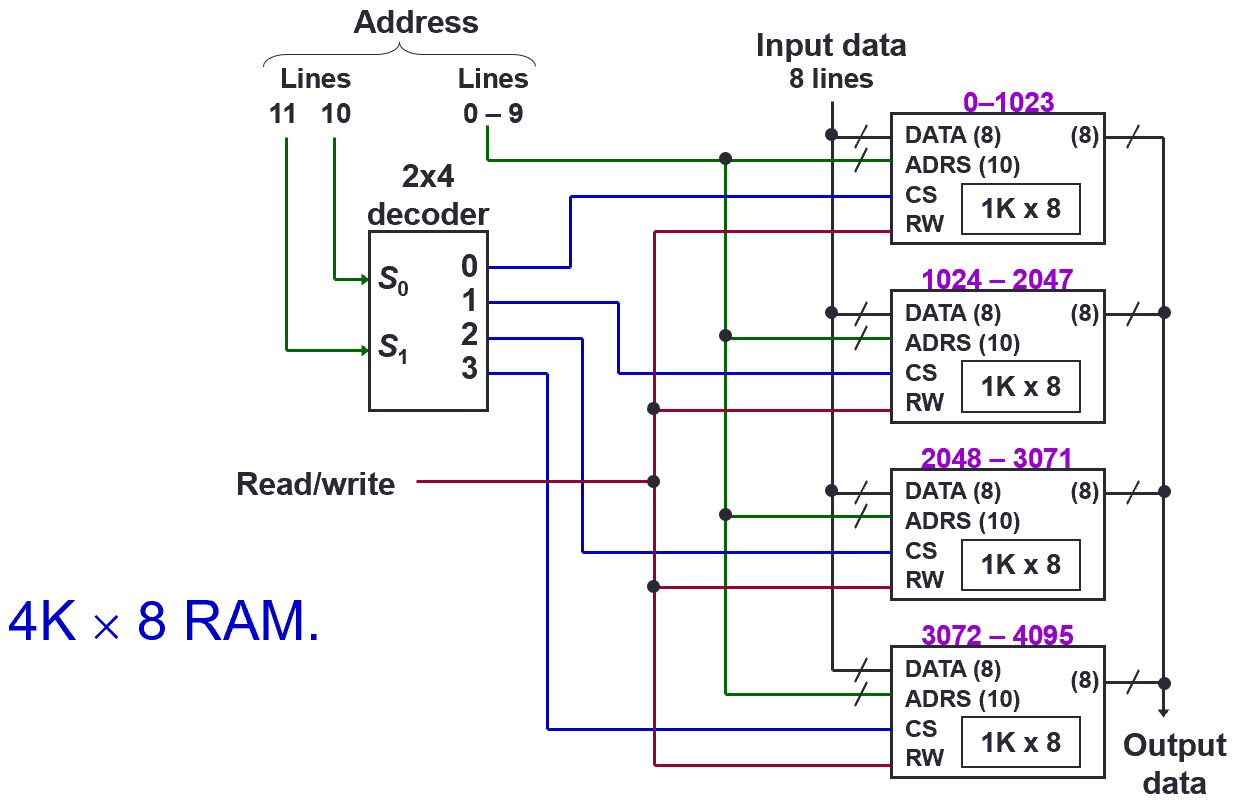

3. 1K x 8bit RAM组成 4K x 8 RAM

多层次组合后可以得到更加大的RAM。

本文插图大量借鉴NUS CS2100课件
